Classicシステム
- 特徴
-
- ● 速く、簡単に施工可能。ループルートを
自由に選択可能。 - ● 断熱材を用途に応じて断熱材を自由に選択可能。
- ● 断熱カバーの損傷リスクを低減。
- ● 高荷重や追加断熱材にも対応可能。
- ● 製品寿命は約50年。
- ● ワイヤーメッシュ使用。
- ● 速く、簡単に施工可能。ループルートを

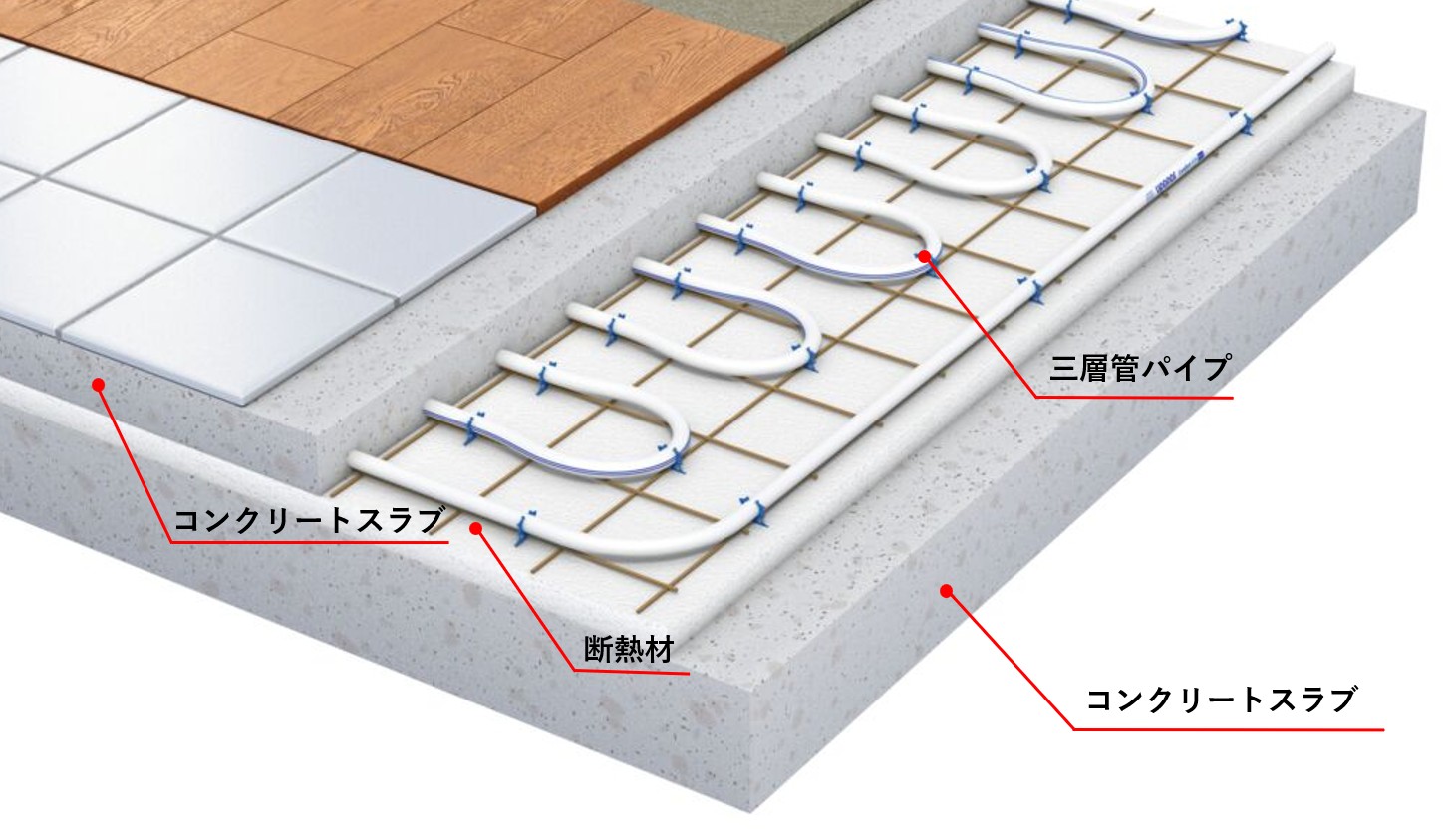

| 断面図 |
|
|---|---|
| 空調方式 | 水式床放射 |
| 施工方法 | コンクリート埋設式(湿式) |
| 用途、適用物件 | 庁舎、事務所、図書館、ホール、学校など |
| 能力 |
冷房：25W/㎡(平均送水温度‐室温：-8℃) 暖房：100W/㎡(室温-平均送水温度：+25℃) 冷暖共通条件：・床仕上材熱抵抗値：0.05㎡K/W ・配管間寸法：10㎝ ・配管 直径：16㎜ × 肉厚：2.0㎜ ・床コンクリート（荷重分散層）厚み：75㎜、熱伝導率：1.2W/mK |
| 規格 |
DIN1264対応 注) DIN1264：水を媒体とする床・壁・天井の埋設型暖房・冷房放射システムに関する欧州規格 |
| パイプ径 | 14～20mm |

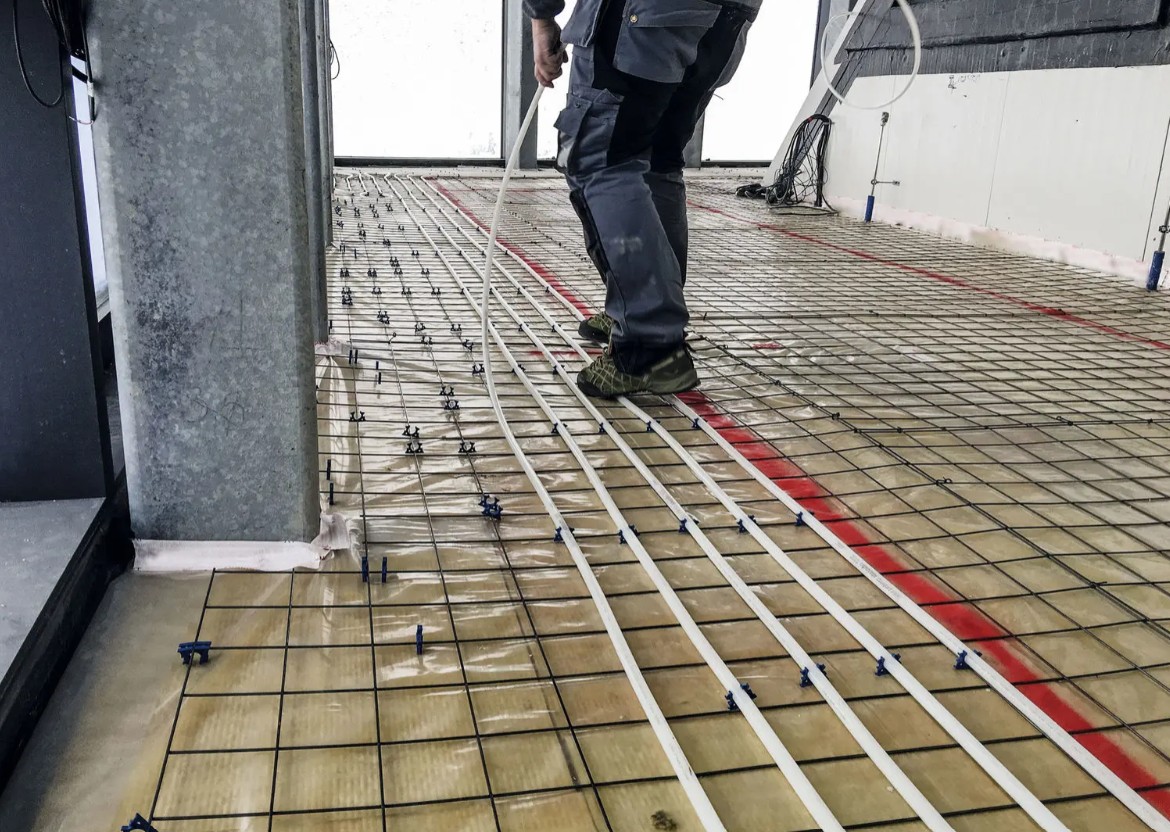

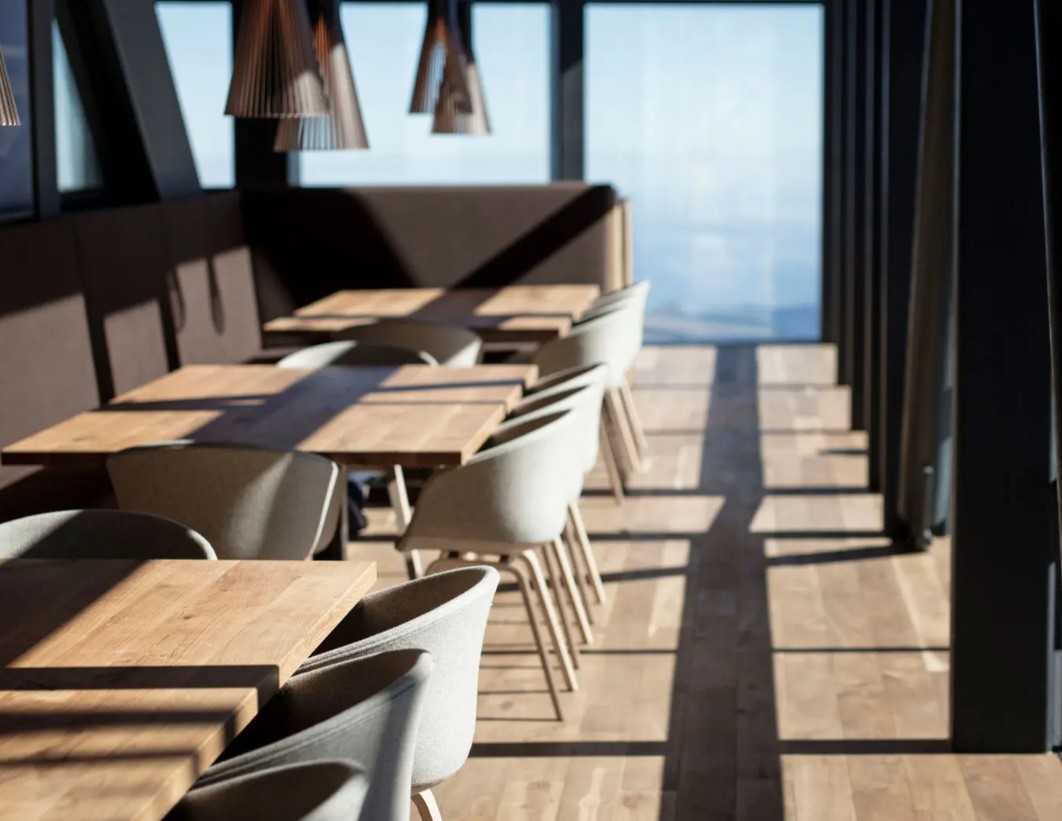

| 施工事例 |
|
| 施工動画 |
