ライン型床吹出口
〈FLR〉

図面

図面はこちらです。

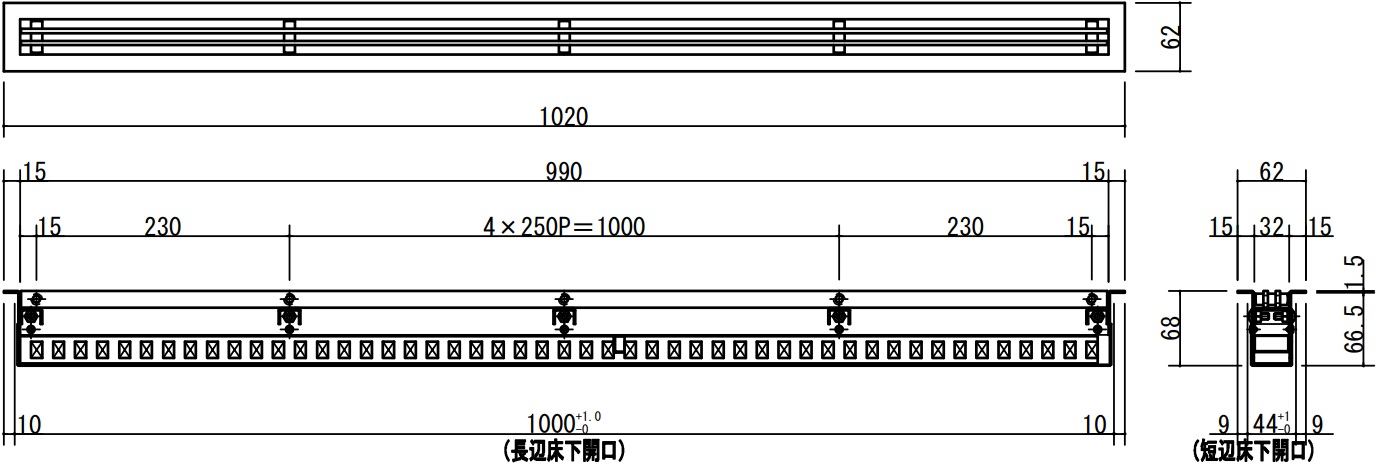

標準床吹出口

● 本図は、羽根数2枚・1020×62の図です

図面

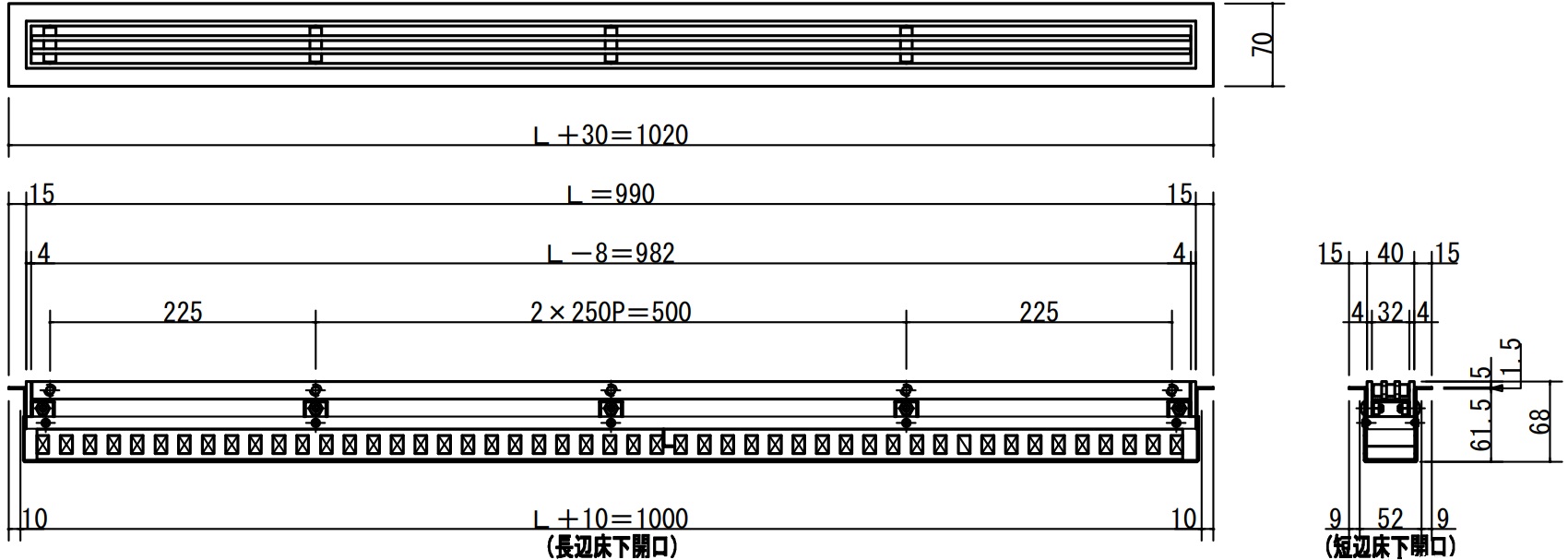

IST床吹出口

● 本図は、羽根数4枚・990×40の図です

図面

風量算定

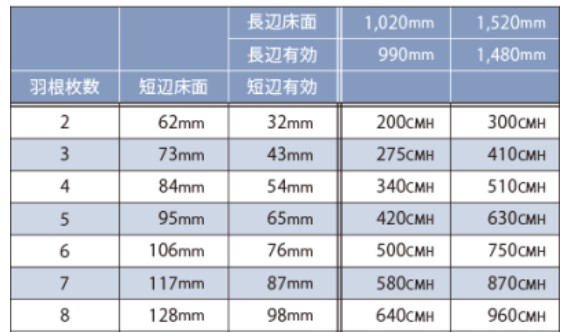

  • FLRライン型標準床吹出口

    風量算定

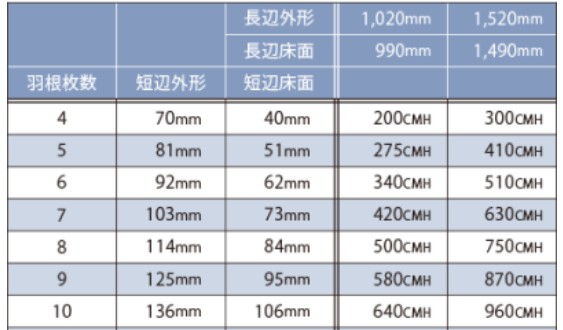

  • FLRライン型IST床吹出口

    風量算定

床開口寸法

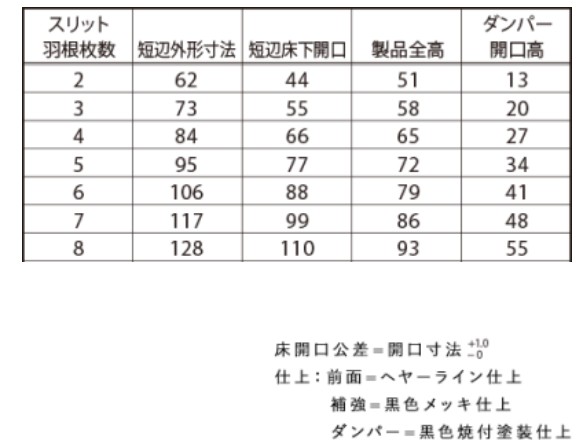

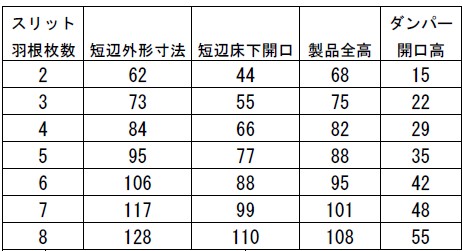

  • FLRライン型標準床吹出口

    床開口寸法

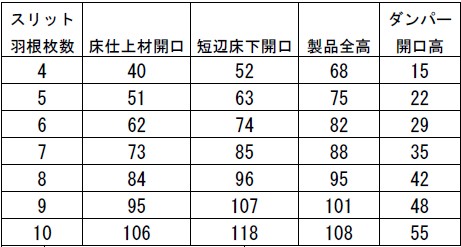

  • FLRライン型IST床吹出口

    床開口寸法
